Os ímanes de neodímio têm pólos norte e sul? (Sim, eis o motivo)

Alguma vez já pegaste num íman de neodímio e te perguntaste qual é o lado de cada um?

Talvez estejas a trabalhar num projeto «faça você mesmo». Ou a construir uma braçadeira magnética para a tua oficina. Ou a tentar perceber por que razão dois ímanes que acabaste de comprar se unem na perfeição… mas outros dois se recusam a cooperar.

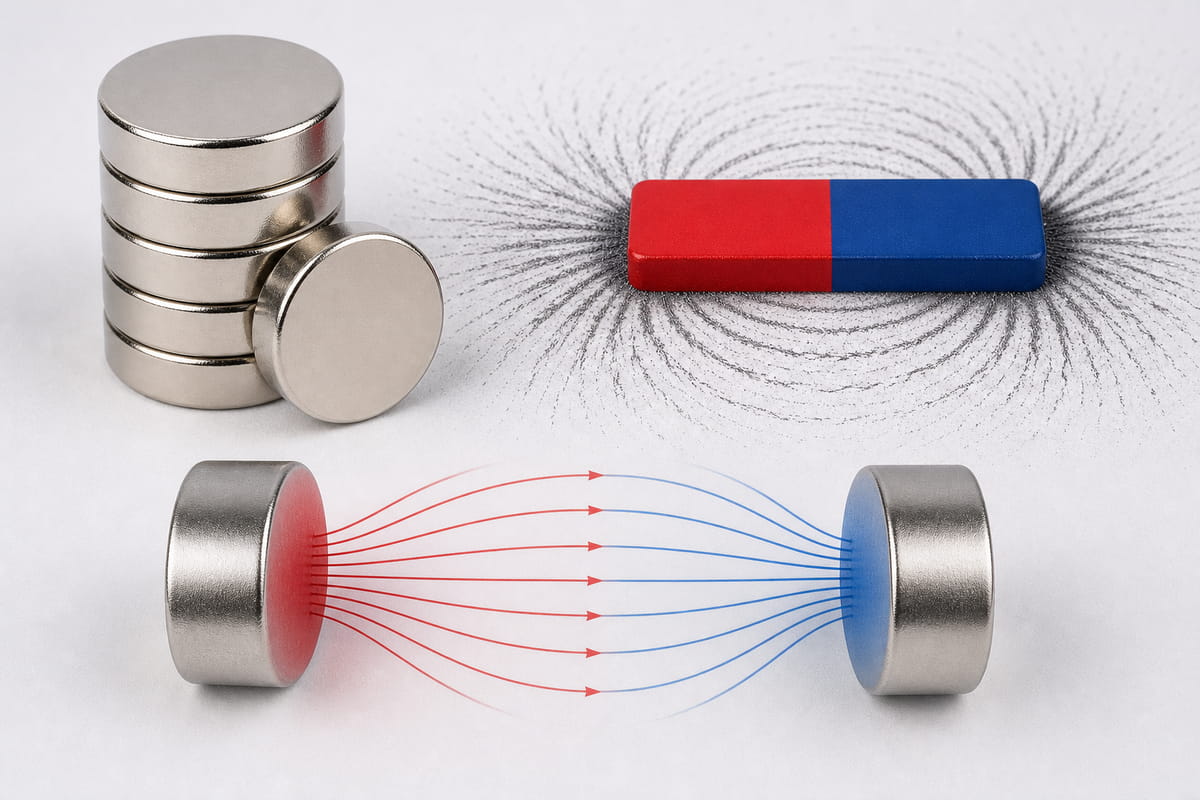

Os ímanes de neodímio têm pólos norte e sul? Sim – sem dúvida. Tal como todos os ímanes permanentes do planeta, os ímanes de neodímio têm sempre um pólo Norte E um pólo Sul. Não existe nada que se chame íman unipolar.

Mas, ao contrário dos simples ímanes em barra com que brincavas nas aulas de ciências, os ímanes de neodímio podem ser magnetizados de diferentes formas. E isso muda completamente a forma como os utilizas.

Neste artigo, na qualidade de profissional fabricante de ímanes de neodímio, vou explicar-te tudo passo a passo.

Como é que os pólos magnéticos funcionam, na realidade?

Antes de nos debruçarmos sobre os aspetos específicos do neodímio, vamos rever os conceitos básicos.

Cada íman cria um campo magnético invisível. Esse campo tem duas extremidades – ou “pólos”. Chamamos a um de Norte e ao outro de Sul.

Os opostos atraem-se. O Norte atrai o Sul.

As afinidades repelem-se. O Norte afasta-se do Norte. O Sul afasta-se do Sul.

É simples, não é?

Mas há algo de que a maioria das pessoas não se apercebe:

Se pegares num íman de neodímio e o partires em dois pedaços… cada pedaço torna-se instantaneamente um NOVO íman com os seus PRÓPRIOS pólos Norte e Sul.

Partiste essas peças outra vez? É sempre a mesma coisa.

Podes continuar até que os pedaços fiquem microscópicos. Cada um deles continuará a ter os dois pólos.

Os cientistas nunca encontraram um monopolo magnético. E, com base em tudo o que sabemos sobre física, provavelmente não se encontrará nenhum num futuro próximo.

Em resumo? Todos os ímanes de neodímio — independentemente do tamanho, da forma ou da qualidade — têm dois pólos.

Por que é que isto é importante para os seus projetos

Já falei com centenas de pessoas que cometeram o mesmo erro.

Compram um íman de disco de neodímio. Partem do princípio de que os pólos se encontram nas faces planas. Depois, ficam confusos quando o íman não adere da forma que esperavam.

Eis a razão pela qual isso acontece:

Nem todos os ímanes de neodímio são magnetizados da mesma forma.

A direção da magnetização depende inteiramente da forma como o íman foi fabricado. E se não souber a direção da magnetização, está basicamente a trabalhar às cegas.

Deixa-me mostrar-te o que quero dizer.

Magnetização axial vs. diamétrica

No caso dos ímanes em disco e em cilindro, existem duas opções principais de magnetização:

Magnetizado axialmente – Os pólos Norte e Sul situam-se nas grandes superfícies planas. É isso que a maioria das pessoas espera. Estes ímanes funcionam melhor quando uma face plana entra em contacto com outra face plana.

Magnetizados diametralmente – Os pólos encontram-se nos lados arredondados. Por isso, o íman atrai ou repele a partir da sua superfície curva, e não das suas extremidades planas.

Eis um exemplo da vida real:

Suponhamos que compre um cilindro magnetizado diametralmente para uma aplicação com um sensor magnético. E se tentar utilizar as extremidades planas como pontos de contacto? Não vai funcionar. O campo magnético não está orientado nessa direção.

Já vi engenheiros a perderem horas a resolver precisamente este problema.

Dica de profissional: Verifica sempre a direção da magnetização antes de conceberes o teu projeto. Isso vai poupar-te uma enorme dor de cabeça mais tarde.

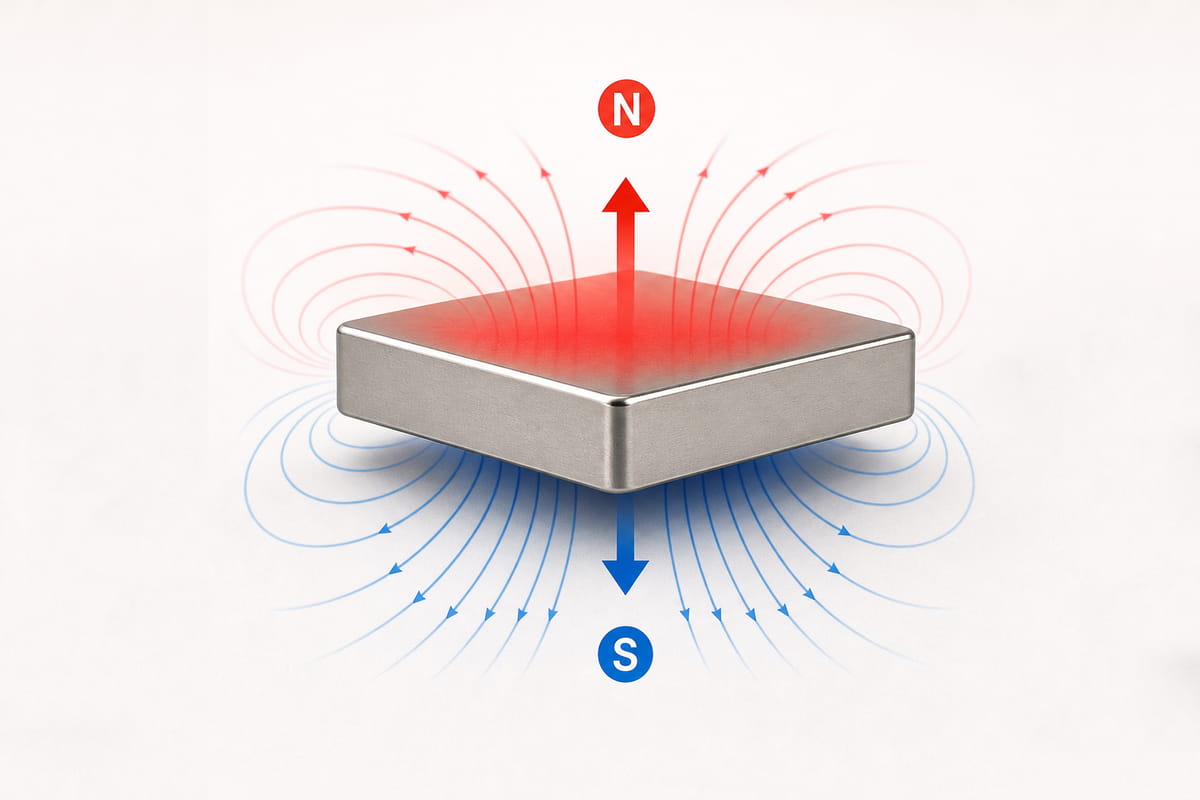

Como os ímanes em bloco lidam com a polaridade

Os ímanes em bloco seguem uma regra diferente.

Os fabricantes definem as dimensões dos ímanes em bloco como Comprimento x Largura x Espessura. E eis o ponto-chave:

A espessura corresponde SEMPRE à direção da magnetização.

Isso significa que os pólos Norte e Sul situam-se nas duas faces maiores – aquelas separadas pela espessura medida.

Vê estes exemplos:

Exemplo A: Um bloco com as dimensões de 3/4 x 1/2 x 1/4 de polegada. A magnetização percorre a dimensão de 1/4 de polegada. Assim, os pólos situam-se nessas faces de 3/4 x 1/2.

Exemplo B: Um bloco com as dimensões de 3/8 x 1/4 x 1 polegada. Neste caso, a espessura é a dimensão maior (1 polegada). Por isso, os pólos situam-se nas faces de 3/8 x 1/4.

Já percebeste o padrão?

O último número da medição é SEMPRE o eixo de magnetização.

Este é um daqueles pormenores que é fácil deixar escapar. Mas, assim que o souberes, nunca mais ficarás confuso.

E os ímanes em forma de anel e de esfera?

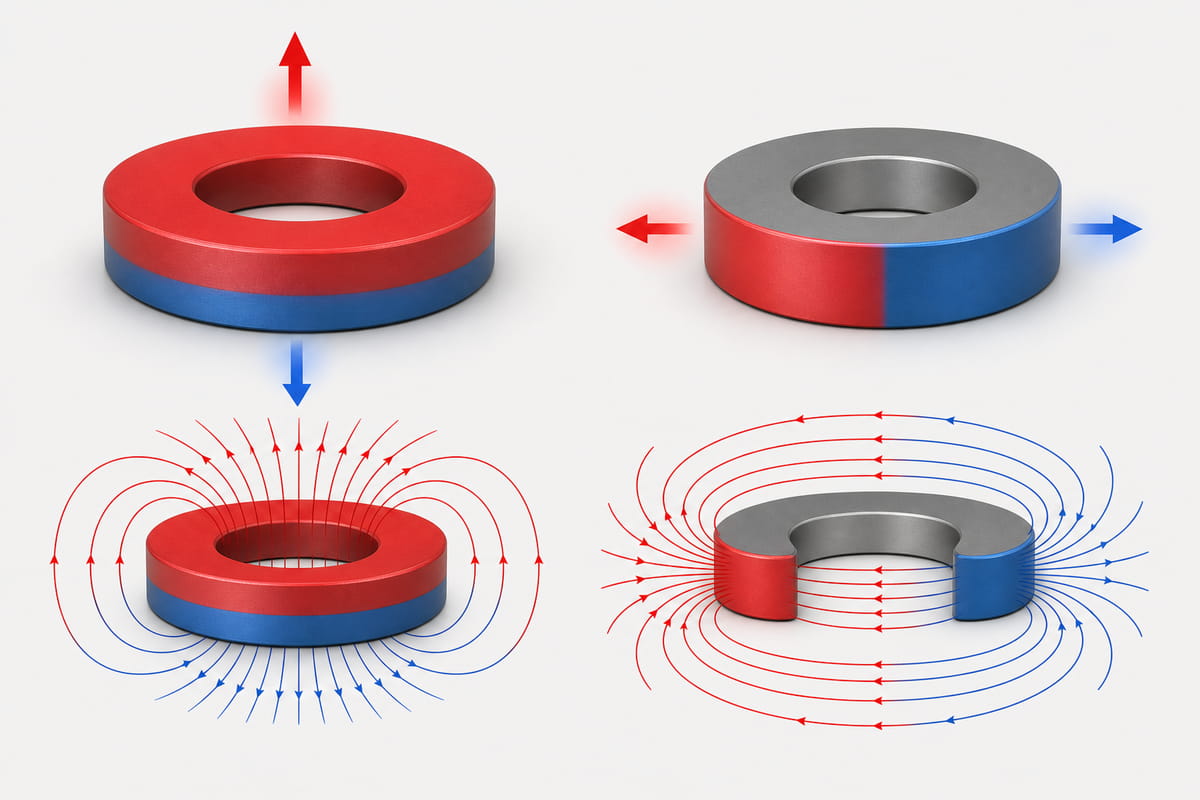

Os ímanes em anel funcionam exatamente como os ímanes em disco. Tens duas opções:

• Magnetizado axialmente – Postes nas superfícies planas
• Magnetizados diametralmente – Varas nos lados arredondados

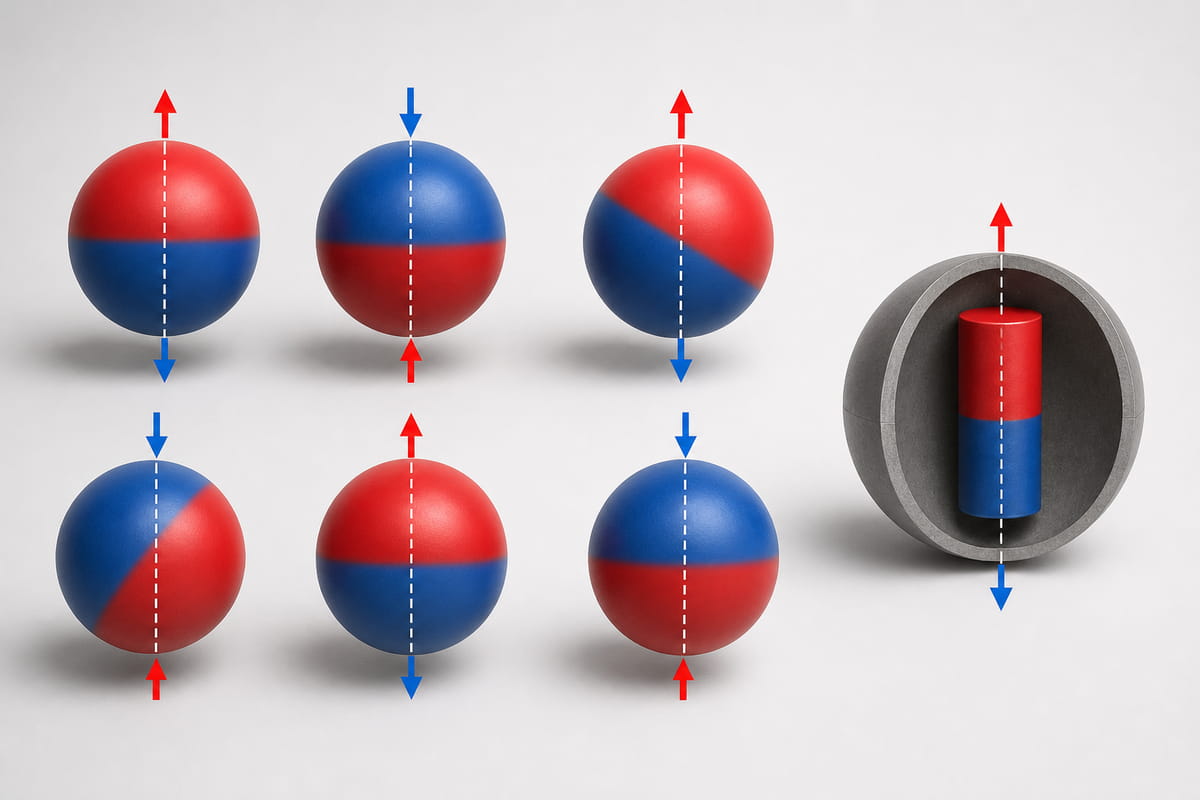

Os ímanes esféricos são mais simples.

Só podem ser magnetizados axialmente. Por isso, os pólos estão sempre opostos um ao outro, passando pelo centro da esfera.

Não há surpresas nisso.

É no caso dos ímanes de arco que as coisas se tornam mais complexas. Estes oferecem quatro opções de magnetização:

• Ao longo da circunferência
• Ao longo da espessura
• A norte, na face exterior
• A sul, na face exterior

Se estiver a trabalhar com ímanes de arco, terá de verificar cuidadosamente as especificações específicas do seu produto.

3 Formas de Identificar os Pólos Norte e Sul

Então, tens um íman de neodímio. Sabes que tem dois pólos. Mas como é que se distingue qual é cada um?

Não basta olhar para eles. Os ímanes de neodímio não têm marcações visíveis (a menos que seja o próprio a colocá-las).

Eis três métodos que eu próprio utilizo:

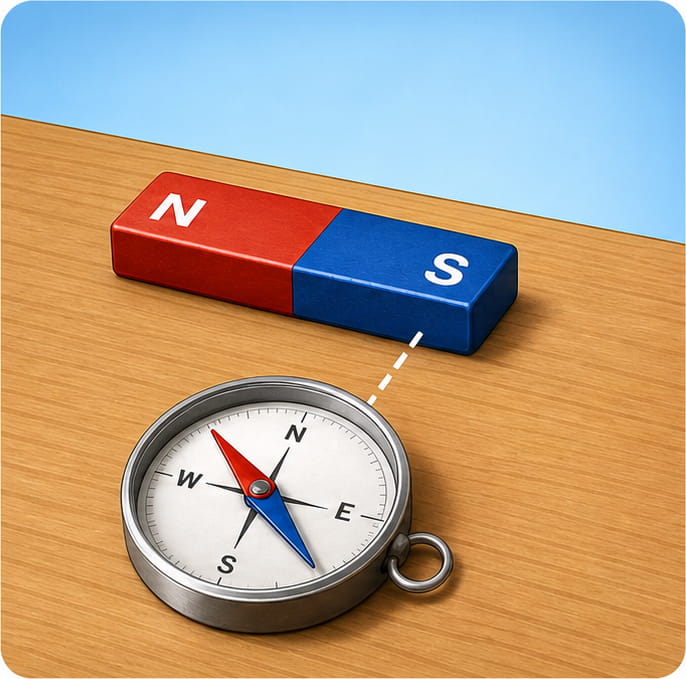

Método #1: Utilizar uma bússola

Este é o meu método preferido. É simples, preciso e quase toda a gente tem uma bússola por aí.

Coloque o íman numa superfície plana. Aproxime uma bússola de um dos lados.

Eis o que acontece: A extremidade norte da agulha da bússola aponta para o polo sul do íman. E a extremidade sul da agulha aponta para o polo norte do íman.

Porquê? Porque os opostos atraem-se. A agulha da bússola é, por si só, um pequeno íman.

Basta reparares em que extremidade da agulha aponta para cada lado do teu íman. Isso diz-te tudo o que precisas de saber.

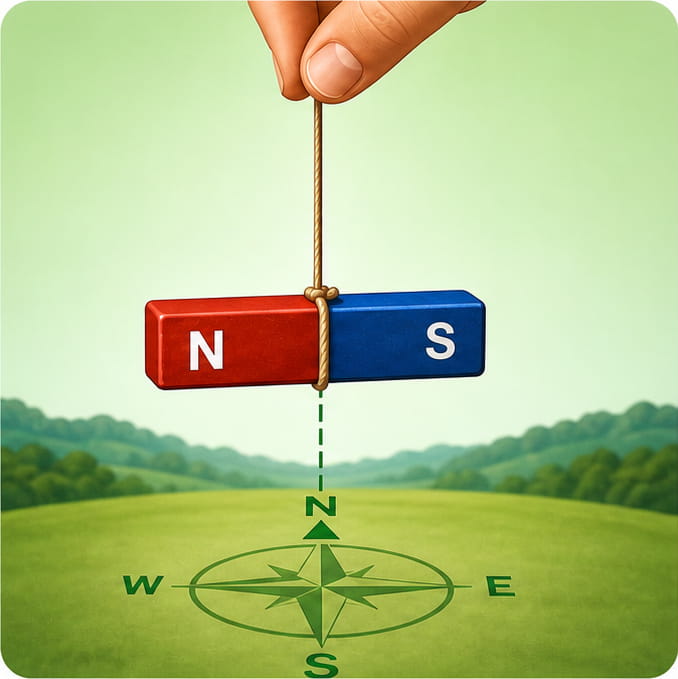

Método #2: O método da suspensão

Não tens bússola? Não há problema.

Amarre um pedaço de fio à volta do centro do íman. Segure no fio e deixe o íman pendurado livremente.

O íman alinhar-se-á naturalmente com o campo magnético da Terra. A extremidade que aponta para o Norte geográfico é o polo Norte do seu íman. A extremidade oposta é o Sul.

Este método requer um pouco de paciência – o íman precisa de tempo para deixar de balançar. Mas funciona na perfeição.

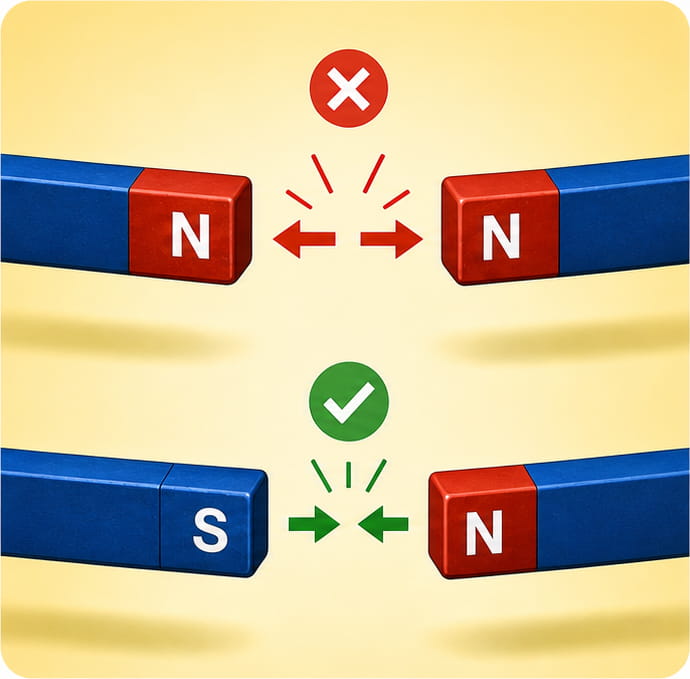

Método #3: O Teste de Repulsão

Tens um íman cuja polaridade se conhece? Ótimo.

Aproxime o íman desconhecido do seu íman de referência.

E se eles se recusarem? Os postes são os mesmos.

E se atraírem? Os pólos são opostos.

Este é o método mais rápido se já tiver um íman de referência marcado. Mas tenha cuidado – os ímanes de neodímio unem-se com uma força considerável. Já vi ímanes a esmagarem dedos e a lascarem bordas.

Equívocos comuns sobre os pólos de neodímio

Ouço sempre os mesmos mitos. Deixem-me esclarecer alguns deles.

Mito #1: “A face maior é sempre a face polar.”

Não. No caso de discos magnetizados diametralmente, os pólos encontram-se nos lados ARREDONDADOS. As faces planas têm muito pouco campo magnético.

Mito #2: “É possível bloquear o magnetismo num dos lados.”

Não é possível “desligar” um dos pólos de um íman em bruto. O campo magnético flui sempre do Norte para o Sul. É possível redirecioná-lo utilizando uma peça de aço (é assim que funcionam os ímanes de disco), mas não é possível eliminar completamente um dos pólos.

Mito #3: “Os ímanes perdem a sua força com o passar do tempo.”

Em condições normais, os ímanes de neodímio perdem menos de 1% do seu magnetismo a cada 100 anos. Isso é praticamente permanente.

Os verdadeiros inimigos são:

• Temperaturas superiores a 80 °C (176 °F) para as classes padrão
• Choques físicos (são frágeis)
• Corrosão (utilize sempre ímanes revestidos em ambientes húmidos)

Aplicações na vida real em que a polaridade é importante

Compreender a polaridade não é apenas uma questão académica. Tem um impacto direto na forma como utiliza estes ímanes.

Sensores magnéticos dependem de uma orientação precisa da polaridade. Se instalar um cilindro magnetizado diametralmente ao contrário, o sensor não será acionado.

Acoplamentos magnéticos Exigem disposições alternadas dos pólos para transferir o binário. Se a polaridade estiver errada, o acoplamento não gira.

Fechos magnéticos (como nas capas para iPad) utilizam orientações específicas dos pinos para criar aquele “estalo” tão agradável quando a tampa se fecha.

Motores elétricos dependem de campos magnéticos cuidadosamente dispostos. O desempenho de todo o motor depende da polaridade correta.

Já vi tanto amadores como profissionais a cometerem estes erros. A solução é sempre a mesma:

Verifique a direção da magnetização. Marque os pólos. Verifique novamente antes da montagem.

Como a temperatura afeta os pólos magnéticos

Os ímanes de neodímio podem perder o seu magnetismo se ficarem demasiado quentes. Os ímanes padrão de grau N começam a perder força a partir dos 80 °C (176 °F).

Mas os próprios pólos magnéticos não se “movem” nem trocam de lugar. O material fica desmagnetizado. Os domínios alinhados que criam os pólos ficam dispostos de forma aleatória.

O resultado? Um íman muito mais fraco – mas que continua a ter os pólos Norte e Sul.

Se precisar de desempenho a altas temperaturas, opte por tipos especializados:

• NxxM: 100 °C (212 °F)
• NxxH: 120 °C (248 °F)
• NxxSH: 150 °C (302 °F)
• NxxUH: 180 °C (356 °F)
• NxxEH: 200 °C (392 °F)

Cada nível superior proporciona-lhe maior margem térmica. Mas terá de pagar um preço mais elevado por isso.

Concluindo

Os ímanes de neodímio têm pólos norte e sul? Sim – todos eles, sem exceção. É assim que os ímanes permanentes funcionam.

Mas a verdadeira questão não é se têm postes. É onde onde se encontram esses postes.

Os discos magnetizados axialmente têm pólos nas faces planas. Os discos magnetizados diametralmente têm pólos nos lados arredondados. Os blocos são magnetizados ao longo da espessura (a última medida nas dimensões). Os anéis e as esferas seguem regras semelhantes.

Assim que compreender a direção da magnetização, tudo o resto fica claro.

Pode identificar os pólos com uma bússola, pelo método de suspensão ou com um íman de referência. Pode escolher o grau adequado às suas necessidades de temperatura. E pode utilizar estes ímanes incríveis de forma segura e eficaz.

Agora vai verificar a polaridade dos ímanes que tens vindo a utilizar. Podes ficar surpreendido com o que vais descobrir.

Dica de profissional: Compra um identificador magnético de pólos barato. Ele pisca em cores diferentes para indicar o Norte e o Sul. É o melhor $15 que vais gastar na tua bancada de trabalho.
