Processo de magnetização de ímanes de neodímio
A Osenc Magnets fornece soluções de magnetização personalizadas para ímanes de NdFeB sinterizados, incluindo magnetização axial, diametral, radial e multipolar para aplicações industriais, tais como motores de veículos elétricos, robótica, sensores, sistemas de automação, dispositivos médicos e conjuntos magnéticos.
Compreender a direção da magnetização é fundamental para a conceção do circuito magnético, a distribuição do campo magnético, a compatibilidade da montagem e o desempenho global do sistema.
O que é a direção da magnetização?
Orientação dos pólos magnéticos nos ímanes de NdFeB
A direção da magnetização refere-se à orientação dos pólos magnéticos norte e sul no interior de um íman permanente.
A configuração da magnetização afeta diretamente:
- Distribuição do campo magnético
- Força de tração
- Densidade do fluxo magnético
- Desempenho da Assembleia
- Comportamento rotacional
- Precisão do sensor
Por que é que a direção da magnetização é importante
A escolha correta da magnetização é essencial para:
- Desempenho do motor
- Acoplamentos magnéticos
- Sistemas de sensores
- Equipamento de automação
- Conjuntos de fixação magnética
Direções comuns de magnetização
A Osenc Magnets suporta várias configurações de magnetização, consoante os requisitos da aplicação e a conceção do circuito magnético.
Principais tipos de magnetização
Magnetização axial
Pólos magnéticos em superfícies planas
A magnetização axial coloca os pólos norte e sul em superfícies planas opostas do íman.
Estrutura típica
N↑ S↓
Formas comuns
- Ímanes em disco
- Ímanes em anel
- Ímanes em bloco
Características principais
- Forte força de tração direta
- Orientação simples do campo magnético
- Configuração Industrial Padrão
- Adequado para aplicações de fixação
Aplicações típicas
- Suportes magnéticos
- Sistemas de montagem
- Encerramentos
- Sensores
- Montagens industriais gerais
Vantagens
- Processo simples de magnetização
- Campo de superfície forte
- Produção com boa relação custo-benefício
- Design amplamente utilizado
Magnetização diametral
Pólos magnéticos em lados curvos
A magnetização diametral posiciona os pólos norte e sul em lados curvos opostos de ímanes cilíndricos ou em forma de anel.
Estrutura típica
N←◯→S
Formas comuns
- Ímanes cilíndricos
- Ímanes em anel
- Ímanes tubulares
Características principais
- Campo magnético rotacional
- Estrutura de postes orientada lateralmente
- Adequado para sistemas rotativos
Aplicações típicas
- Sensores
- Acoplamentos magnéticos
- Codificadores rotativos
- Sistemas de deteção de posição
Vantagens
- Ideal para aplicações rotativas
- Comportamento magnético rotacional estável
- Conceção de circuitos magnéticos compactos
Magnetização radial
Pólos magnéticos orientados radialmente
A magnetização radial distribui os pólos magnéticos radialmente em torno da geometria do íman.
Estrutura típica
N⇒◯⇐S
Formas comuns
- Ímanes em arco
- Ímanes em segmentos
- Ímanes em anel

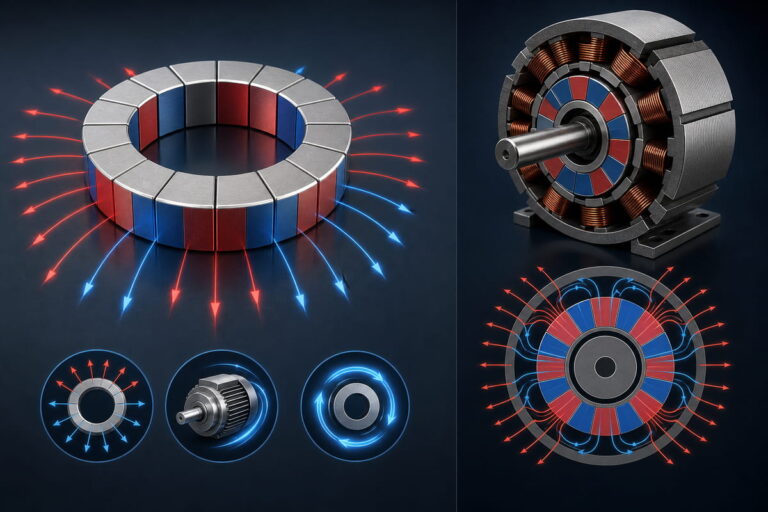

Características principais
- Fluxo magnético radial
- Otimizado para sistemas rotativos
- Circuitos magnéticos de alta eficiência
Aplicações típicas
- Motores CC sem escovas
- Motores para veículos elétricos
- Servomotores
- Geradores eólicos
Vantagens
- Elevada eficiência do motor
- Distribuição melhorada do fluxo magnético
- Desempenho de binário otimizado
Considerações de engenharia
A magnetização radial requer, normalmente, ferramentas de magnetização especializadas e um controlo preciso do campo magnético.
Magnetização multipolar
Várias configurações de pólos
A magnetização multipolar cria pólos norte e sul alternados, distribuídos por toda a superfície do íman.
Exemplo de disposição de postes
N−S−N−S−N−S
Características principais
- Pólos magnéticos múltiplos
- Desempenho rotacional de precisão
- Padrões de campo magnético controlados
Aplicações típicas
- Codificadores
- Motores de alta precisão
- Sistemas de sensores
- Equipamento de automação
Vantagens
- Detecção de posição melhorada
- Controlo rotacional de precisão
- Sistemas magnéticos compactos
Direção da magnetização em função da forma do íman
| Forma do íman | Direção comum de magnetização |
|---|---|
| Íman em disco | Axial |
| Íman em anel | Axial / Diametral / Radial |
| Íman em forma de bloco | Axial |
| Íman em arco | Radial |
| Íman tubular | Diametralmente oposto |
| Íman de segmento | Radial / Multipolar |
Processo de magnetização
Magnetização por pulsos de alta intensidade
Os ímanes de neodímio são magnetizados após a usinagem e o revestimento, utilizando equipamento de magnetização por impulsos de alta energia.
Fluxo de trabalho de magnetização
Maquinação → Revestimento → Posicionamento na fixação → Magnetização por impulsos → Inspeção do fluxo
Equipamento de magnetização
- Magnetizadores por impulsos
- Luminárias multipolares
- Dispositivos de magnetização radial
- Sistemas de Ferramentas Personalizadas

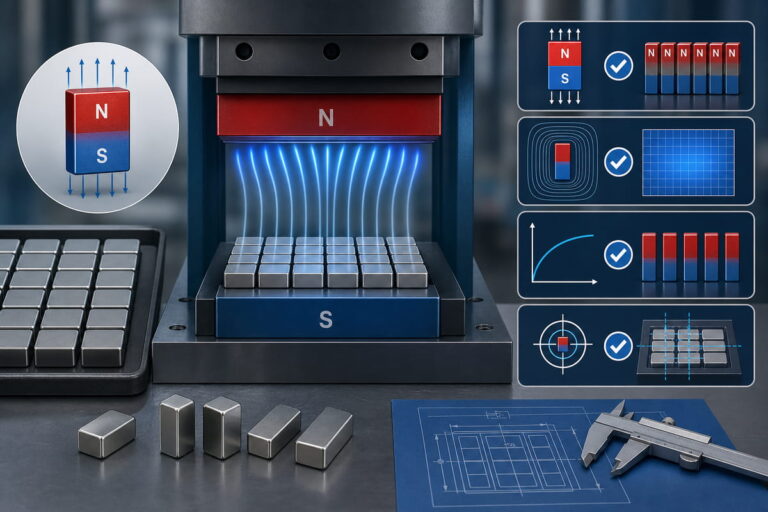

Objetivos do processo
- Orientação estável do polo
- Campo magnético uniforme
- Desempenho magnético consistente
- Posicionamento preciso dos postes
Distribuição do fluxo magnético e do campo magnético
Efeito da direção da magnetização
A direção da magnetização afeta significativamente o comportamento do campo magnético e a distribuição do fluxo magnético.
Densidade do fluxo magnético
B=Φ/A
Onde:
- ( B ) = Densidade do fluxo magnético
- ( Φ ) = Fluxo magnético
- ( A ) = Área
Fatores de engenharia
- Orientação do poste
- Espaço de ar
- Geometria do circuito magnético
- Tipo de material
- Forma do íman
Força de atração e direção da magnetização
Relação entre a orientação dos pólos e a força
As diferentes direções de magnetização influenciam o desempenho da força de tração e o comportamento da interação magnética.
Magnetização axial
Normalmente, exerce uma forte força de tração direta em superfícies de contacto planas.
Magnetização diametral
Proporciona uma interação magnética rotacional, em vez de uma força de retenção direta.
Magnetização radial
Otimizado para campos magnéticos rotativos em sistemas de motores.
Soluções personalizadas de magnetização
Magnetização específica para cada aplicação
A Osenc Magnets oferece soluções de magnetização personalizadas com base em:
- Desenhos em CAD
- Conceção de motores
- Requisitos dos sensores
- Conceção de circuitos magnéticos
- Requisitos de configuração dos postes
Opções de magnetização personalizadas
- Axial
- Diametralmente oposto
- Radial
- Multipolar
- Projetos de postes inclinados
- Contagens de postes personalizadas
Inspeção de Qualidade e Testes de Fluxo
Verificação dos pólos magnéticos
A Osenc Magnets realiza procedimentos de inspeção para verificar a orientação magnética e a consistência do campo magnético.
Capacidades de inspeção
Ensaio de densidade de fluxo
Medição da intensidade do campo magnético.
Inspeção da orientação dos postes
Verificação do posicionamento dos pólos magnéticos.
Cartografia do campo magnético
Análise da distribuição do campo magnético.
Teste do medidor Gauss
Medição da densidade do fluxo magnético superficial.

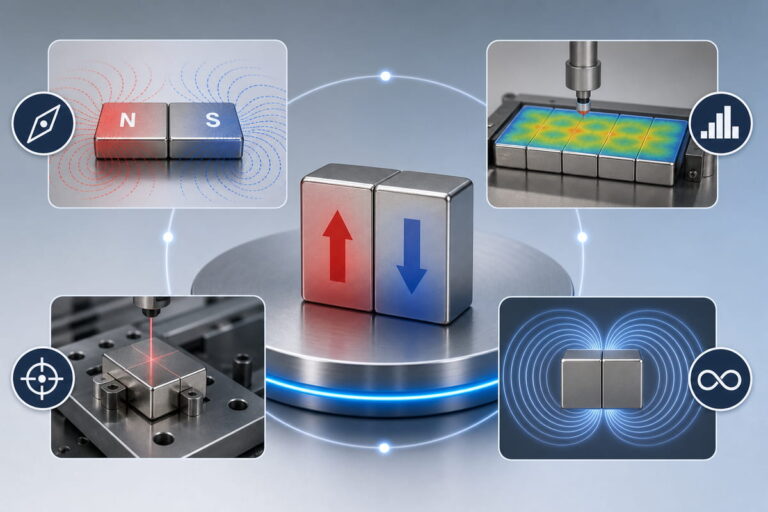

Objetivos de Qualidade
- Orientação estável do polo
- Desempenho magnético uniforme
- Posicionamento preciso dos postes
- Fluxo magnético constante
Perguntas frequentes
A direção da magnetização refere-se à orientação dos pólos magnéticos norte e sul no interior de um íman permanente.
A magnetização axial coloca os pólos magnéticos em superfícies planas opostas do íman.
A magnetização diametral posiciona os pólos magnéticos em lados curvos opostos de ímanes cilíndricos.
A magnetização radial é frequentemente utilizada em motores sem escovas, motores de veículos elétricos e sistemas magnéticos rotativos.
A magnetização multipolar cria vários pólos norte e sul alternados ao longo da superfície do íman.
Sim. A Osenc Magnets oferece configurações de pólos personalizadas e soluções de magnetização específicas para cada aplicação.
