Guia sobre a direção da magnetização dos ímanes de neodímio
Saiba mais sobre as direções de magnetização, a orientação dos pólos magnéticos e como a configuração da magnetização afeta o desempenho dos ímanes de neodímio em aplicações industriais e de engenharia.
A Osenc Magnets fornece soluções de magnetização personalizadas para motores, sensores, acoplamentos magnéticos, sistemas de automação, equipamentos de energias renováveis e aplicações industriais de precisão.

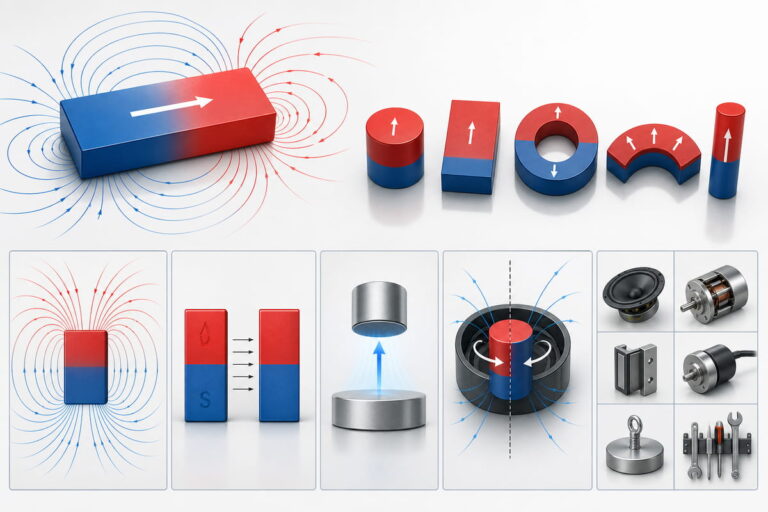

O que é a direção da magnetização?
A direção da magnetização refere-se à orientação dos pólos magnéticos no interior de um íman permanente.
A direção da magnetização determina:
- Distribuição do campo magnético
- Localização do poste
- Características da força de tração
- Comportamento magnético rotacional
- Desempenho das aplicações
A escolha da configuração de magnetização correta é fundamental para otimizar o desempenho do circuito magnético.
Compreender os pólos magnéticos
Cada íman permanente contém:
- Pólo Norte (N)
- Pólo Sul (S)
As linhas de campo magnético fluem entre estes pólos e determinam a distribuição do campo magnético externo.
Direções comuns de magnetização
Magnetização axial
Magnetização diametral
Magnetização radial
Magnetização multipolar
Cada configuração foi concebida para diferentes aplicações de engenharia e industriais.
Magnetização axial
O que é a magnetização axial?
A magnetização axial significa que os pólos magnéticos se situam nas superfícies planas do íman.
No caso dos ímanes em disco:
- Um dos lados planos = Pólo Norte
- Lado plano oposto = Polo Sul
Íman de disco magnetizado axialmente
N
│
●
│
S

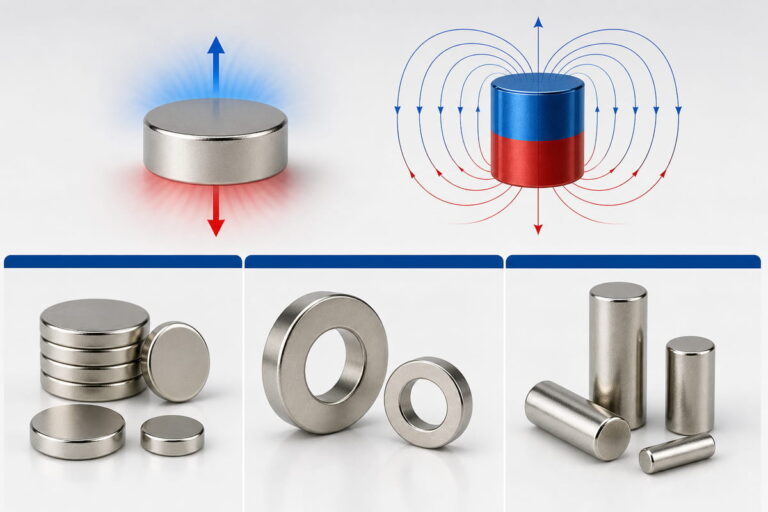

Formas comuns de ímanes
- Ímanes em disco
- Ímanes em anel
- Ímanes cilíndricos

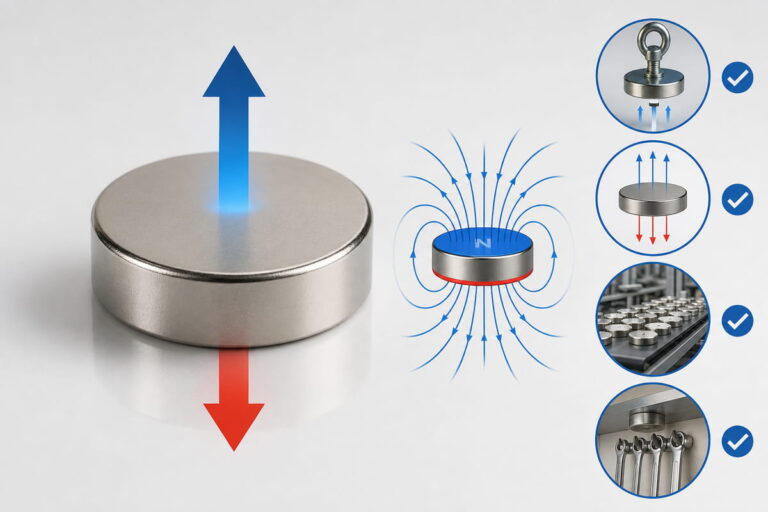

Vantagens
- Forte força de tração direta
- Orientação simples do campo magnético
- Configuração industrial comum
- Eficaz para aplicações de fixação

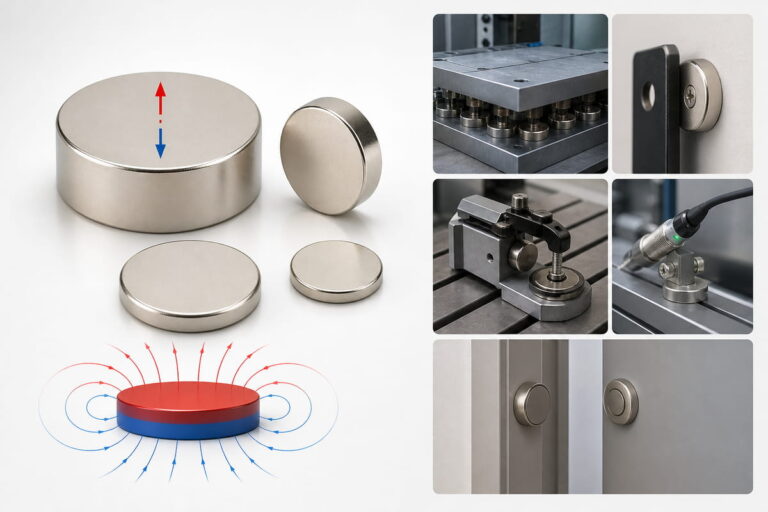

Aplicações típicas
- Sistemas de fixação magnética
- Ímanes de fixação
- Acessórios magnéticos
- Sensores
- Encerramentos
Magnetização diametral
O que é a magnetização diametral?
A magnetização diametral posiciona os pólos magnéticos em lados curvos opostos do íman, em vez de nas superfícies planas.
Cilindro magnetizado diametralmente
N │ S

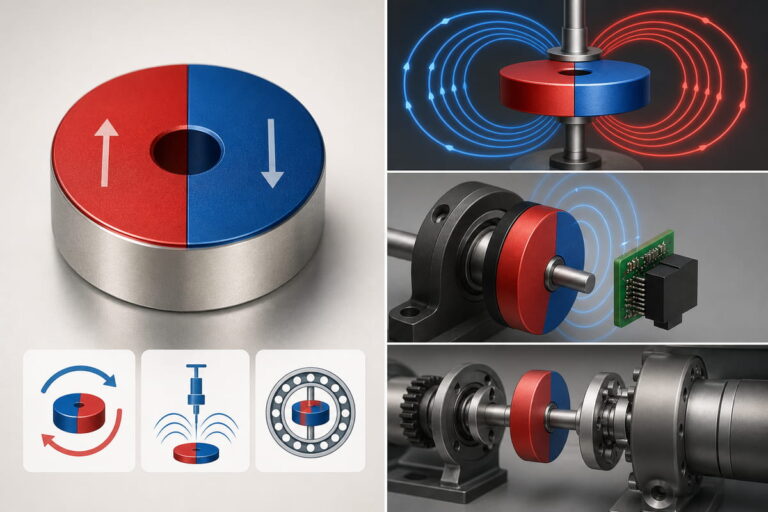

Vantagens
- Geração de um campo magnético rotativo
- Adequado para sistemas de deteção
- Útil em conjuntos rotativos

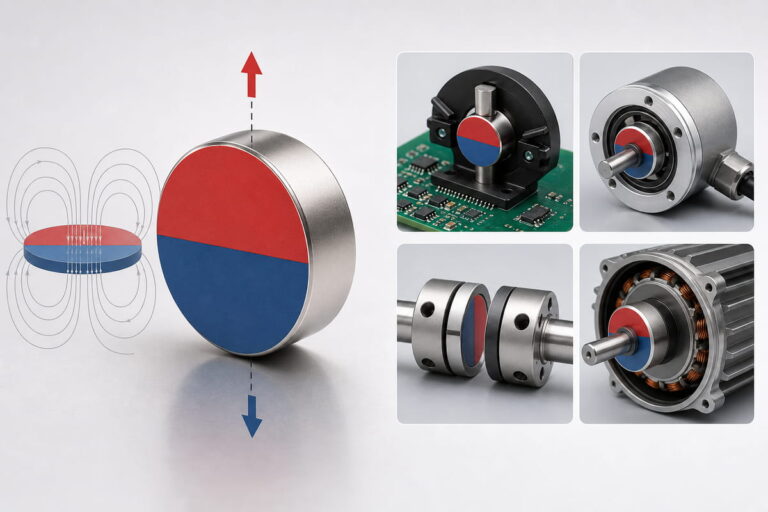

Aplicações típicas
- Sensores rotativos
- Codificadores
- Acoplamentos
- Sistemas de motor
Magnetização radial
O que é a magnetização radial?
A magnetização radial distribui os pólos magnéticos radialmente em torno da geometria do íman.
A magnetização radial é frequentemente utilizada em:
- Ímanes de arco
- Ímanes segmentados
- Conjuntos de anéis
Íman de arco magnetizado radialmente
N → ← S

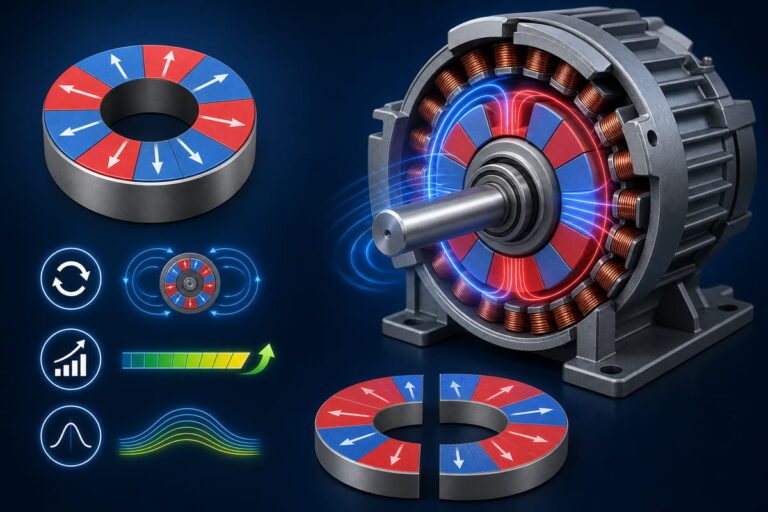

Vantagens
- Campos magnéticos rotativos eficientes
- Elevada eficiência do motor
- Distribuição de fluxo melhorada

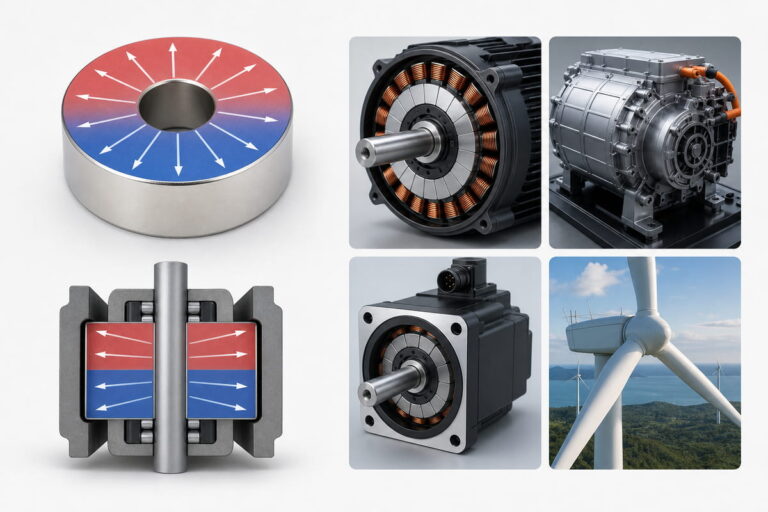

Aplicações típicas
- Motores CC sem escovas
- Motores para veículos elétricos
- Servomotores
- Geradores eólicos
Magnetização multipolar
O que é a magnetização multipolar?
A magnetização multipolar cria vários pólos norte e sul alternados à volta da superfície do íman.
Exemplo de distribuição de postes
N S N S N S

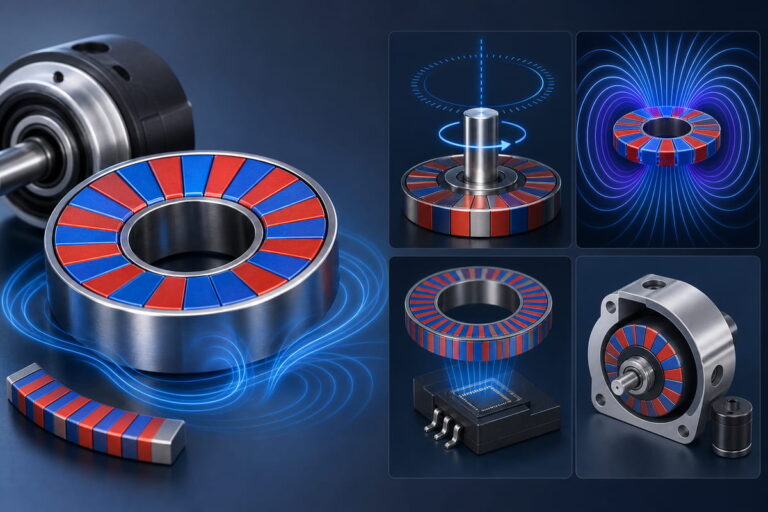

Vantagens
- Controlo preciso da rotação
- Geração de campos magnéticos complexos
- Resolução do codificador melhorada
- Sistemas magnéticos compactos
Aplicações típicas
- Codificadores
- Motores de Precisão
- Robótica
- Sistemas de sensores
- Equipamento rotativo de alta velocidade
Direção da magnetização em função da forma do íman
| Forma do íman | Magnetização comum |
|---|---|
| Íman em disco | Axial |
| Íman em anel | Axial / Radial |
| Íman cilíndrico | Axial / Diametral |
| Íman em arco | Radial |
| Íman em forma de bloco | Espessura transversal |
| Íman de segmento | Radial / Multipolar |

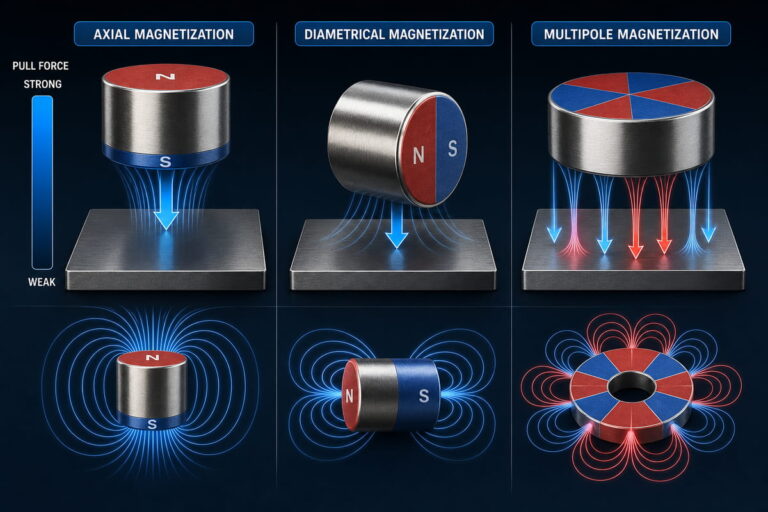

Direção da magnetização e força de atração
A direção da magnetização afeta significativamente a força de retenção magnética.
Magnetização axial
Proporciona frequentemente uma força de tração direta mais forte em superfícies de contacto planas.
Magnetização diametral
Normalmente otimizado para aplicações de rotação ou deteção, em vez de força de retenção.
Magnetização multipolar
Distribui o campo magnético por vários pólos, garantindo um desempenho rotacional controlado.
Direção da magnetização e fluxo magnético
A distribuição do fluxo magnético varia em função da orientação dos pólos.
Relação simplificada do fluxo
Variáveis
- Φ = Fluxo magnético
- B = Densidade do fluxo magnético
- A = Área
A direção da magnetização influencia a forma como o fluxo magnético se distribui ao longo do circuito magnético.

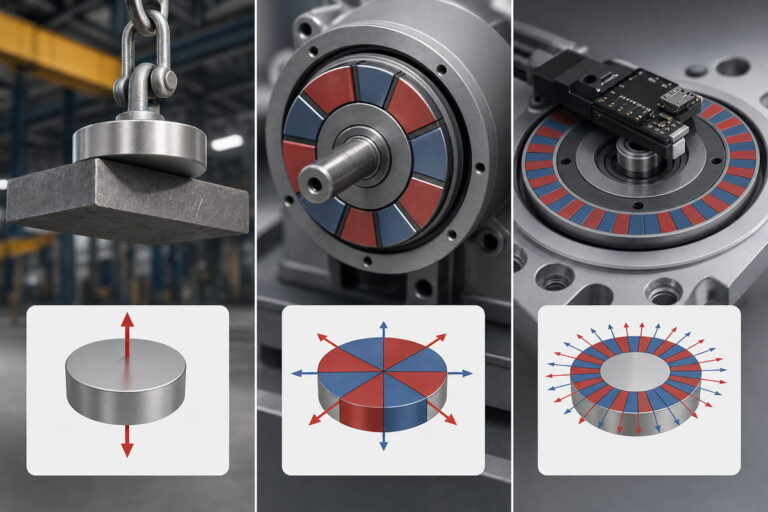

Escolher a direção correta de magnetização
Considerar o tipo de candidatura
Pedidos em espera
A magnetização axial é geralmente a preferida.
Sistemas rotativos
A magnetização diametral ou radial pode ser mais eficaz.
Sistemas de Movimento de Precisão
A magnetização multipolar melhora a precisão rotacional e o desempenho do codificador.

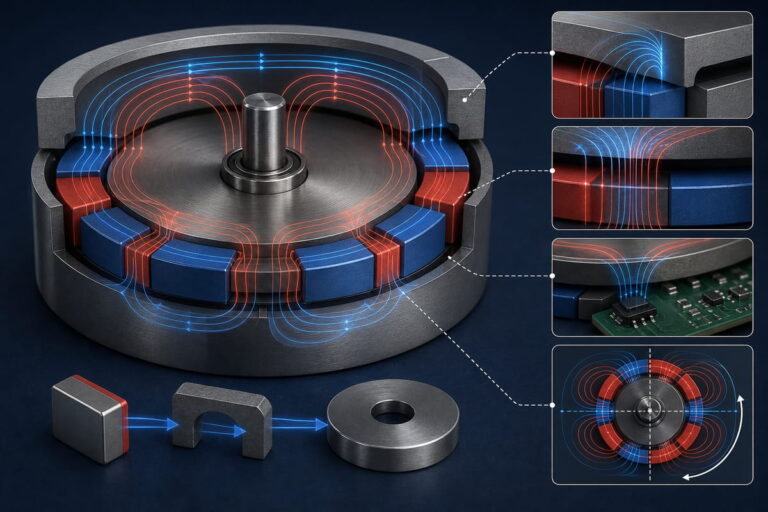

Considerar a conceção do circuito magnético
A orientação do campo magnético deve estar alinhada com:
- Componentes de aço
- Espaços de ar
- Localização dos sensores
- Geometria rotacional
Ter em conta a complexidade do processo de fabrico
Os padrões complexos de magnetização podem exigir:
- Ferramentas especializadas
- Equipamento de magnetização de precisão
- Inspeção avançada da qualidade
Soluções personalizadas de magnetização
A Osenc Magnets oferece configurações de magnetização personalizadas com base em:
- Desenhos de engenharia
- Conceção do motor
- Requisitos dos sensores
- Otimização do circuito magnético
Recursos técnicos relacionados
Guia de Níveis das Escolas Magnet
Compare a força magnética e a resistência à temperatura entre os diferentes tipos de NdFeB.
Guia de força de tração
Compreender como os revestimentos afetam a força de retenção magnética.
Resistência à temperatura
Selecione o tipo de íman adequado para temperaturas elevadas.
Guia de revestimento magnético
Compare as opções de proteção contra a corrosão para ambientes industriais.
Perguntas frequentes
A magnetização axial coloca os pólos magnéticos nas superfícies planas do íman.
A magnetização diametral posiciona os pólos em lados opostos e curvos do íman.
A magnetização radial e multipolar são frequentemente utilizadas em aplicações de motores.
A magnetização multipolar cria vários pólos norte e sul alternados à volta da superfície do íman.
Sim. A orientação dos pólos afeta significativamente a distribuição do campo magnético e o desempenho da força de retenção.
Sim. A Osenc Magnets oferece soluções de magnetização personalizadas para aplicações industriais.
